Бетонные лестницы с забежными ступенями

Когда в помещении не так много места для того, чтобы установить прямую маршевую лестницу, изготавливаются так называемые лестницы с забежными ступенями.Полученная бетонная лестница имеет меньшие размеры, что в значительной степени экономит пространство помещения. Лестницы с забежными ступенями имеют интересный и привлекательный вид благодаря своеобразной форме ступеней: они с внутренней стороны изгиба (поворота) лестницы узкие, а с наружной стороны широкие. Проектирование такой лестницы дело не простое, поэтому за изготовление такой лестницы не берутся начинающие мастера. В практике нашей компании в процессе работы сформировалось несколько ограничений связанных с проектированием и изготовлением бетонной лестницы с забежными ступенями: ширина узкой части около 15 см, ширина середины около 25 см, ширина широкой части около 45 см и более, радиус поворота марша около 30 см, шаг подъёма не более 20 см. Если правильно произвести расчет лестницы с забежными ступенями, то без проблем по этому расчёту можно делать опалубку, каркас и армирование с последующей заливкой бетона, и получить компактную монолитную лестницу с оригинальными ступенями.

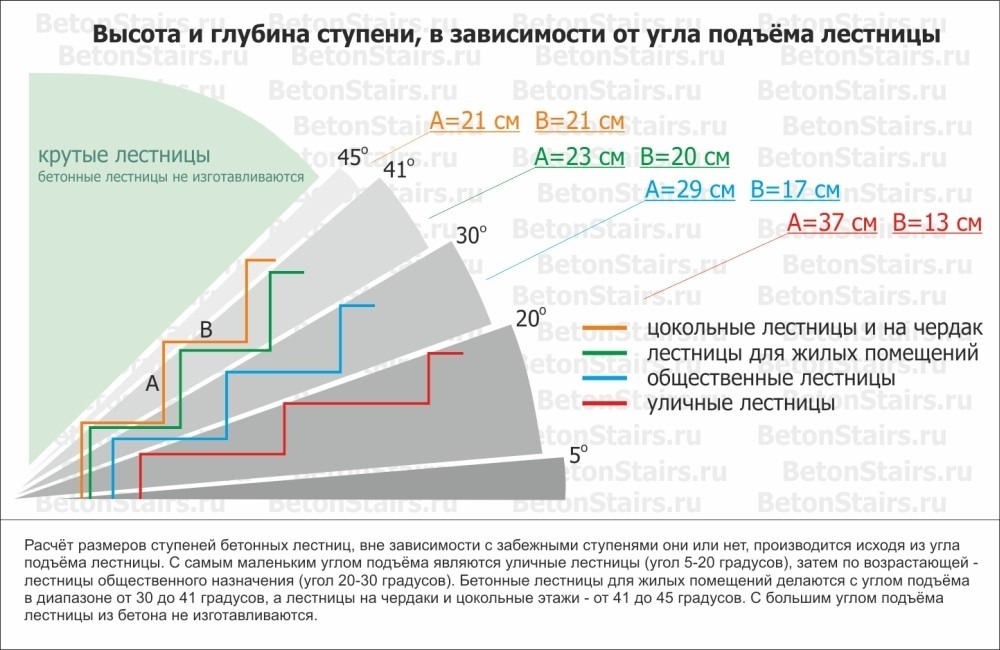

1Расчёт размеров ступеней бетонных лестниц, вне зависимости с забежными ступенями они или нет, производится исходя из угла подъёма лестницы. С самым маленьким углом подъёма являются уличные лестницы (угол 5-20 градусов), затем по возрастающей — лестницы общественного назначения(угол 20-30 градусов). Бетонные лестницы для жилых помещений делаются с углом подъёма в диапазоне от 30 до 41 градусов, а лестницы на чердаки и цокольные этажи — от 41 до 45 градусов. С большим углом подъёма лестницы из бетона не изготавливаются.

Расчёт радиусных забежных ступеней между двумя параллельными маршами.

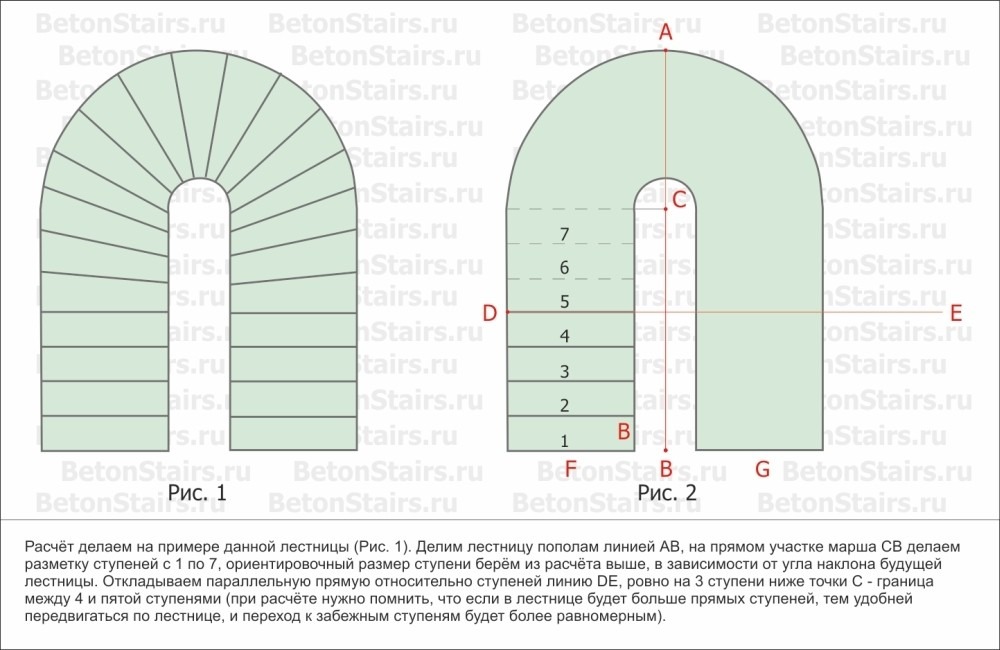

2Расчёт делаем на примере данной лестницы (Рис. 1). Делим лестницу пополам линией АВ, на прямом участке марша CB делаем разметку ступеней с 1 по 7, ориентировочный размер ступени берём из расчёта выше, в зависимости от угла наклона будущей лестницы. Откладываем параллельную прямую относительно ступеней линию DE, ровно на 3 ступени ниже точки C — граница между 4 и пятой ступенями (при расчёте нужно помнить, что если в лестнице будет больше прямых ступеней, тем удобней передвигаться по лестнице, и переход к забежным ступеням будет более равномерным).

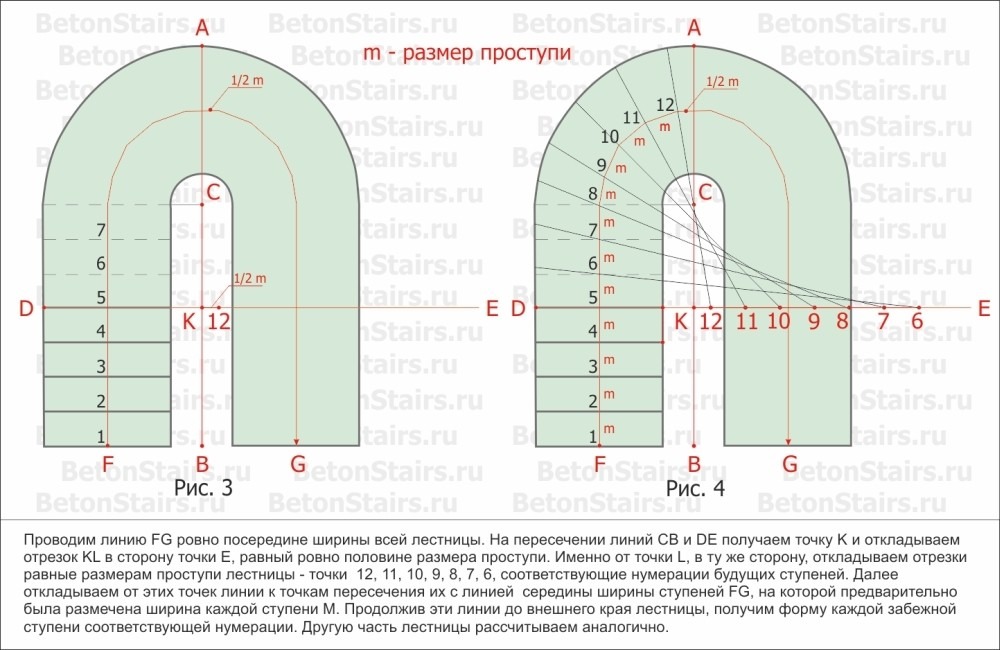

3Проводим линию FG ровно посередине ширины всей лестницы. На пересечении линий CB и DE получаем точку K и откладываем отрезок KL в сторону точки E, равный ровно половине размера проступи. Именно от точки L, в ту же сторону, откладываем отрезки равные размерам проступи лестницы — точки12, 11, 10, 9, 8, 7, 6, соответствующие нумерации будущих ступеней. Далее откладываем от этих точек линии к точкам пересечения их с линиейсередины ширины ступеней FG, на которой предварительно была размечена ширина каждой ступени M. Продолжив эти линии до внешнего края лестницы, получим форму каждой забежной ступени соответствующей нумерации. Другую часть лестницы рассчитываем аналогично.

Расчет забежных ступеней лестницы с двумя маршами под углом 90 градусов

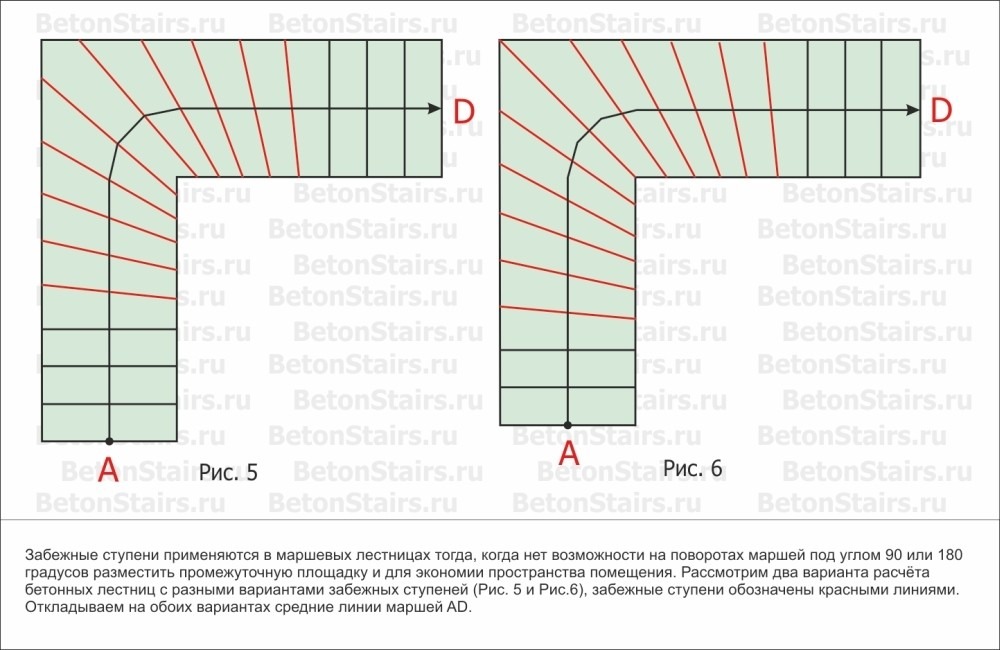

4Забежные ступени применяются в маршевых лестницах тогда, когда нет возможности на поворотах маршей под углом 90 или 180 градусов разместить промежуточную площадку и для экономии пространства помещения. Рассмотрим два варианта расчёта бетонных лестниц с разными вариантами забежных ступеней (Рис. 5 и Рис.6), забежные ступени обозначены красными линиями. Откладываем на обоих вариантах средние линии маршей AD.

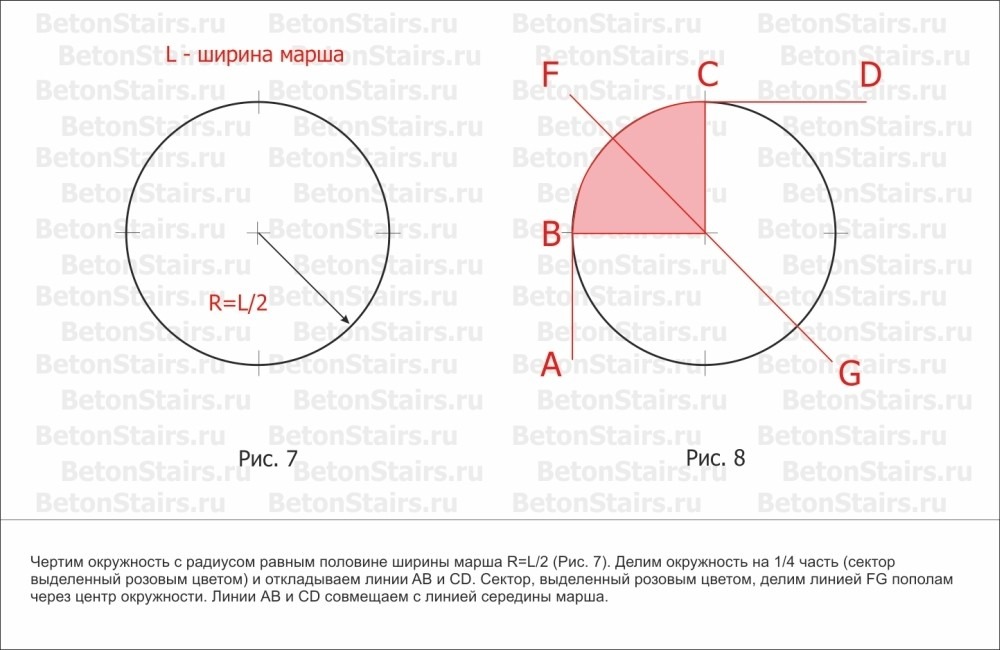

5Чертим окружность с радиусом равным половине ширины марша R=L/2 (Рис. 7). Делим окружность на 1/4 часть (сектор выделенный розовым цветом) и откладываем линии AB и CD. Сектор, выделенный розовым цветом, делим линией FG пополам через центр окружности. Линии АВ и CD совмещаем с линией середины марша.

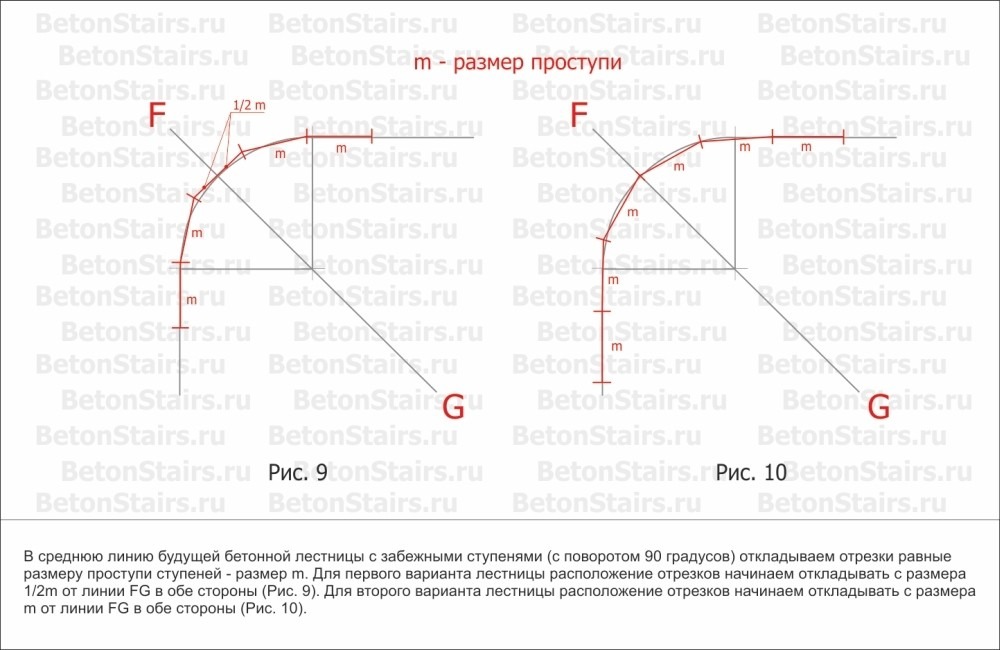

6В среднюю линию будущей бетонной лестницы с забежными ступенями (с поворотом 90 градусов) откладываем отрезки равные размеру проступи ступеней — размер m. Для первого варианта лестницы расположение отрезков начинаем откладывать с размера 1/2m от линии FG в обе стороны (Рис. 9). Для второго варианта лестницы расположение отрезков начинаем откладывать с размера m от линии FG в обе стороны (Рис. 10).

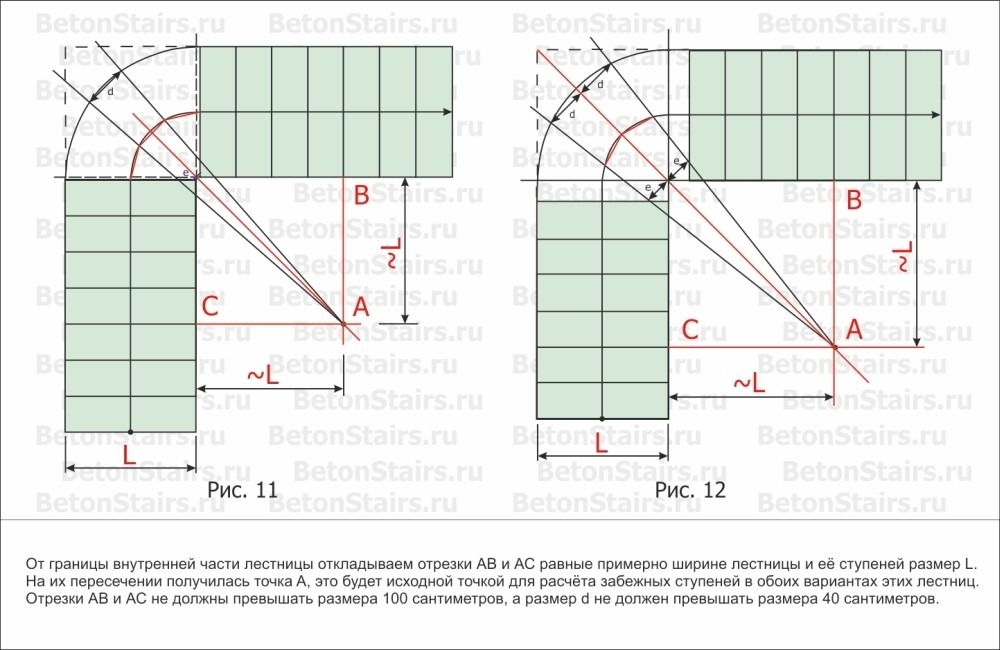

7От границы внутренней части лестницы откладываем отрезки АВ и АС равные примерно ширине лестницы и её ступеней размер L. На их пересечении получилась точка A, это будет исходной точкой для расчёта забежных ступеней в обоих вариантах этих лестниц. Отрезки АВ и АС не должны превышать размера 100 сантиметров, а размер d не должен превышать размера 40 сантиметров.

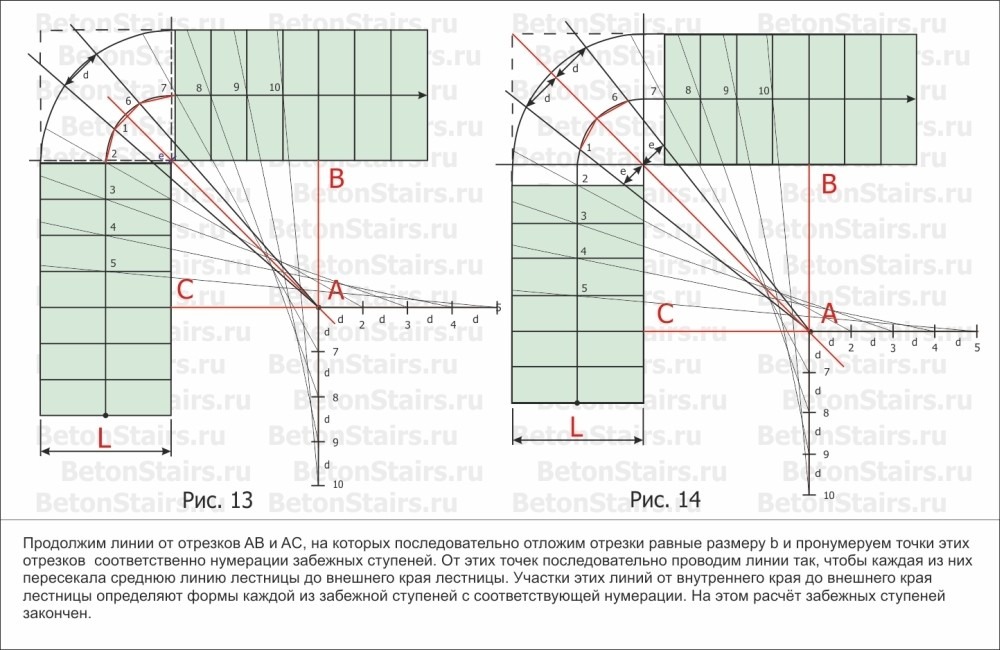

8Продолжим линии от отрезков AB и AC, на которых последовательно отложим отрезки равные размеру b и пронумеруем точки этих отрезковсоответственно нумерации забежных ступеней. От этих точек последовательно проводим линии так, чтобы каждая из них пересекала среднюю линию лестницы до внешнего края лестницы. Участки этих линий от внутреннего края до внешнего края лестницы определяют формы каждой из забежной ступеней с соответствующей нумерации. На этом расчёт забежных ступеней закончен.
