Армирование бетонной лестницы

В сегодняшней статье, мы с Вами рассмотрим как армируется бетонная лестница, а так же рассмотрим различные виды и классификации арматур и её свойства.


Для чего нужна арматура в железобетонных конструкциях?

Арматура в железобетонных конструкциях устанавливается преимущественно для восприятия растягивающих усилий и усиления в бетоне сжатых зон конструкций. Необходимое количество арматуры определяют расчетом элементов конструкций на нагрузки и воздействия.


Каких видов бывает арматура?

Арматура подразделяется на две большие группы:

  1. рабочая (вид и количество определяется исходя из прагматического расчёта);
  2. конструктивная (вид и количество определяется исходя из удобства конструирования). Иногда данный вид арматуры подразделяют на два дополнительных вида:
    • распределительная;
    • монтажная.

Иными словами, рабочая арматура применяется для придания каркаса железобетонной конструкции — она является основой конструкции и без неё невозможно существование конструкции вообще. Конструктивная арматура нужна для придания декоративной формы, для внедрения определённого дизайнерского хода.

Существует ещё одна классификация арматур, по способу изготовления гибкая стальная арматура подразделяется на:

  1. горячекатаною стержневую диаметром 6-40 мм
  2. холоднокатаною проволочную диаметром 3.-8 мм.

В зависимости от механических свойств арматура подразделяется на классы: А1(А240), А2(А300), А3(А400), А4(А600), А5(А800).


Что такое арматура А500С?

В последние годы широкое применение получила арматура класса А500С, не имеющая аналогов по ГОСТ 5781-82, а потому выпускающуюся производителями по техническим условиям (ТУ). Арматура А500С производится из более дешевой углеродистой стали, но термо-механически упрочняется. Таким образом в этой арматуре достигается необходимая прочность и гибкость одновременно. Ещё одно преимущество арматуры А500С возможность использовать дуговую сварку.


Как соединяется арматура?

Соединения арматуры производится в нахлестку с перепуском концов на 20-50 диаметров арматуры и последующим связыванием вязальной проволокой. Еще одним видом соединения арматурных стержней является сварное соединение.


Что такое защитный слой бетона?

Для того чтобы защитить стальные стержни арматуры от агрессивного воздействия окружающей среды применяется т.н. защитный слой бетона. Эта технология подразумевает собой что готовую арматурную конструкцию обволакивают толстым слоем бетона. Оптимальной толщиной защитного слоя бетона является 25-30 мм, но во всяком случае толщина защитного слоя бетона не должна быть менее диаметра рабочей арматуры. Для того чтобы надёжно зафиксировать положение арматуры применяются специальные пластмассовые фиксаторы.


Пример арминирования бетонной лестницы

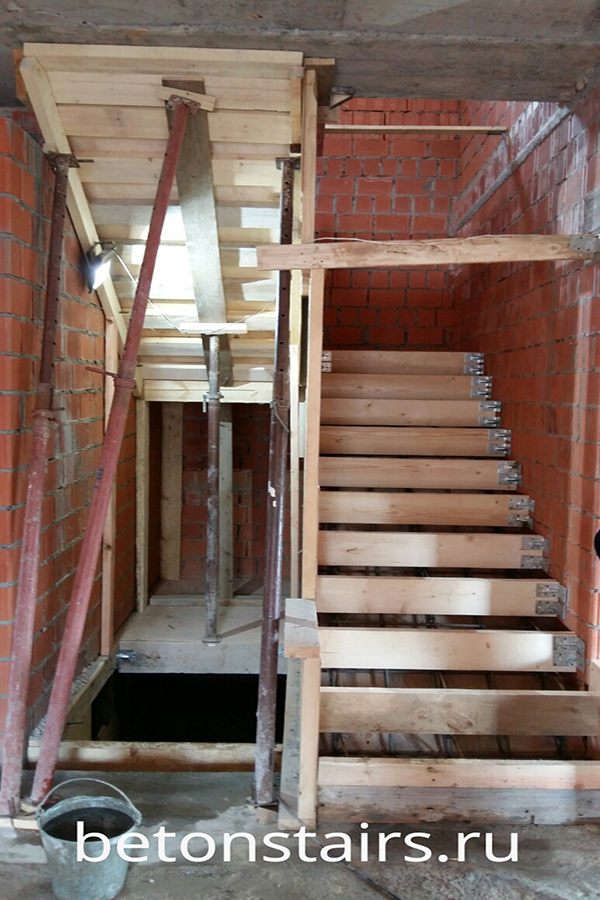

В качестве примера армирования бетонной лестницы может показать Вам реальный проект, созданной нашей фирмой в городе Долгопрудный.

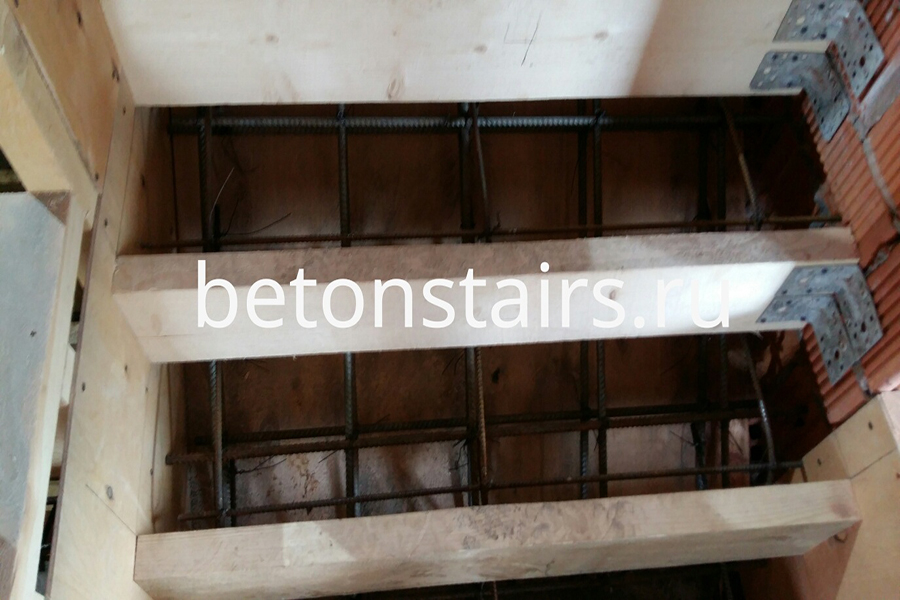

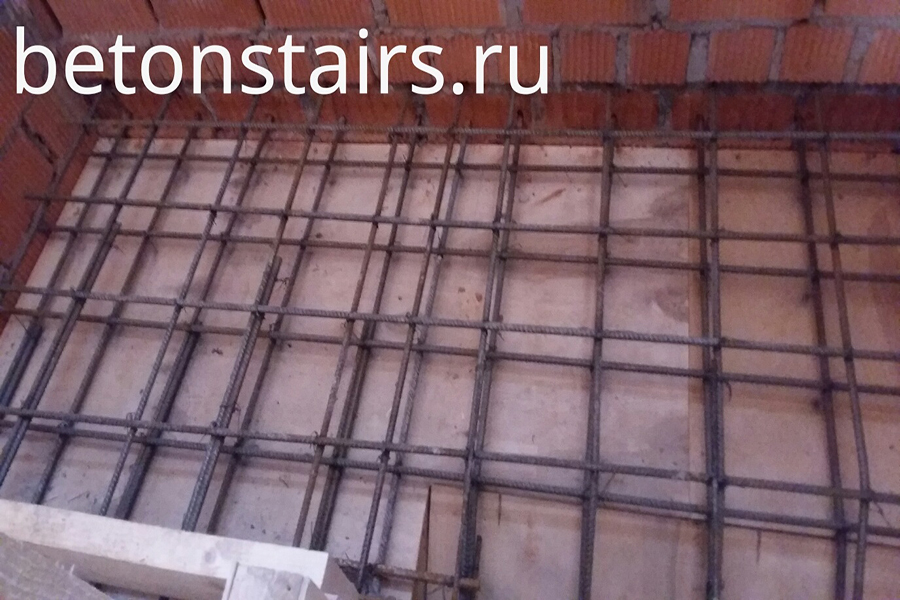

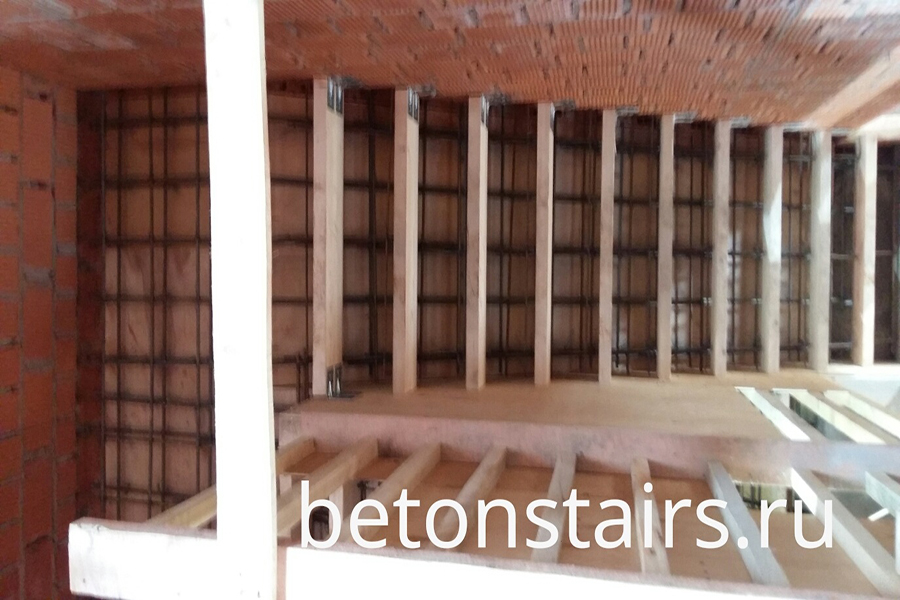

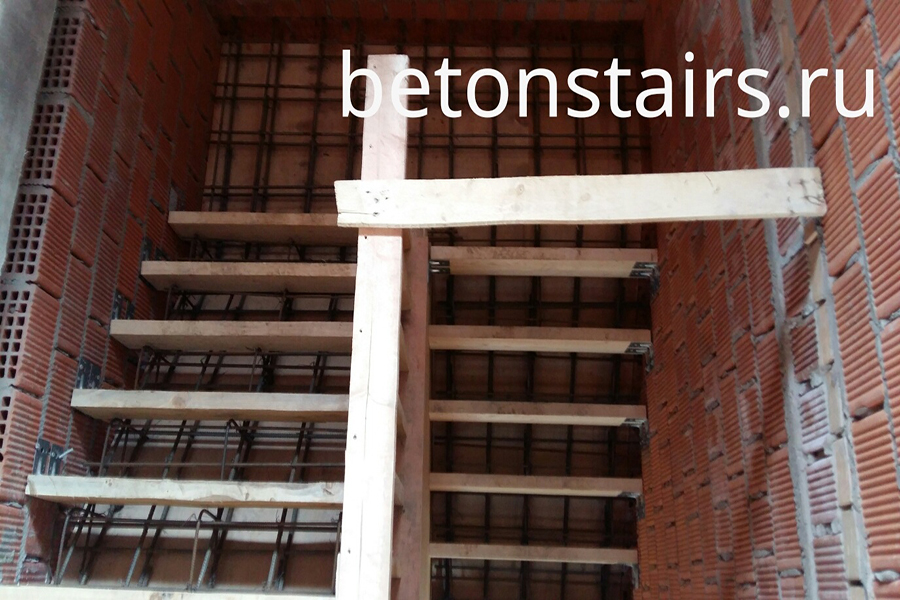

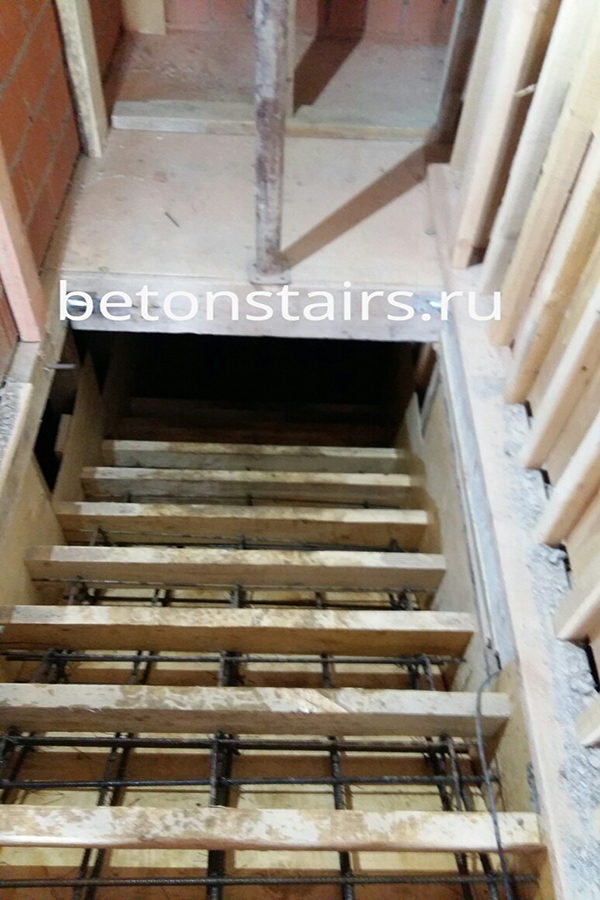

В данном примере мы использовали пять рядов продольной арматуры в два ряда (арматура 12 диаметра), шаг 20 на 20.

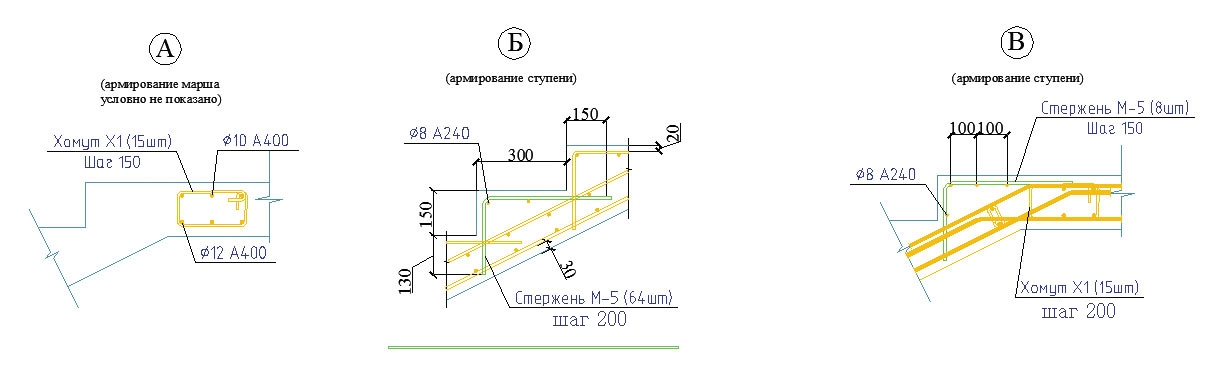

imgpsh_fullsize3Армирование ступенек (арматура 8 диаметра) сделали таким образом (рисунок 1) что Г-образная арматура связывает два ряда продольной арматуры, это придает жесткость металлического каркаса.


Анкеровка произведена сверлением перфоратором отверстия (бур использовали диаметром 12 мм ) глубиной 100 мм. Далее отверстие продувается и забивается арматура на всю глубину. В случае использования химического анкера отверстие необходимо делать на диаметр больше. Арматуру связывали вязальной проволокой, стыки соединения пустили в нахлест 60 см.

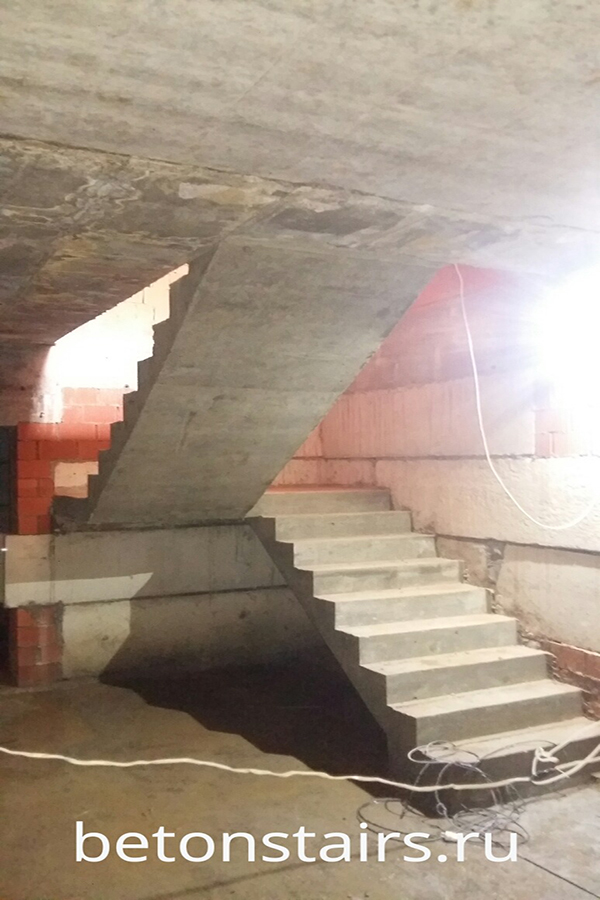

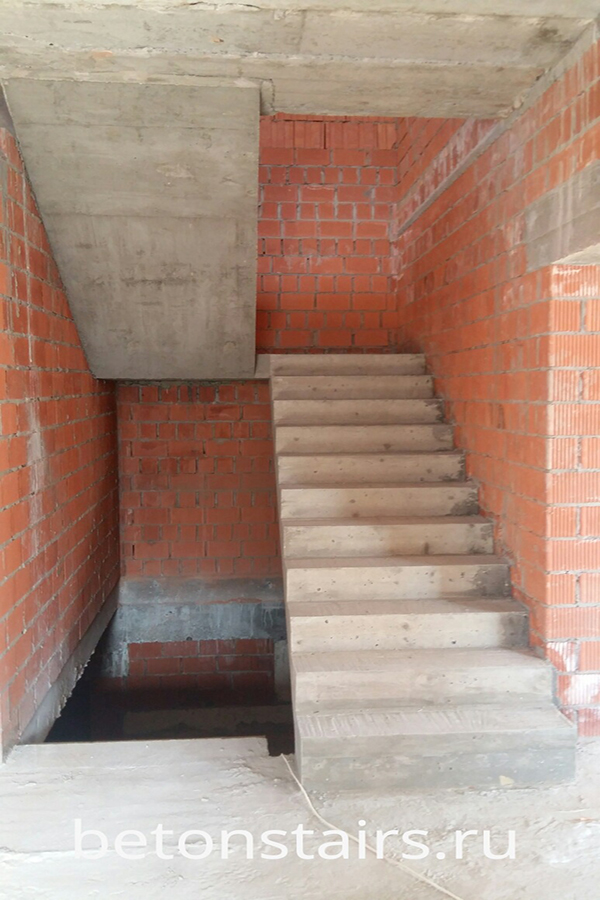

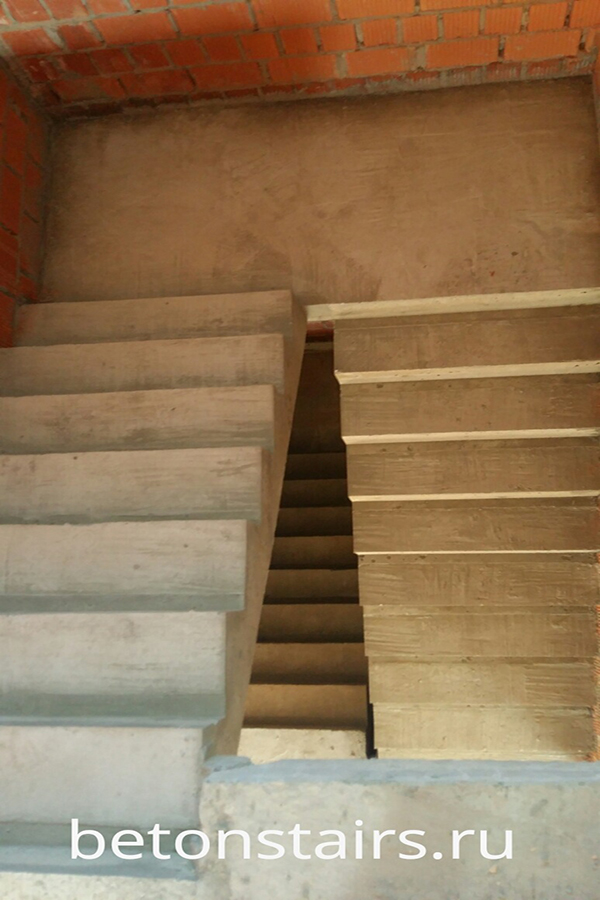

А вот так выглядит готовый вариант лестницы, уже покрытой бетоном и сданной заказчику.

Если Вас заинтересовал наш проект и Вы рассматриваете возможность установки в своём доме бетонной монолитной лестницы с предварительным армированием, то свяжитесь с нами и мы проконсультируем Вас по всем интересующих Вас вопросам.

4 комментария

  1. Стержневая арматура отлично подходит для армирования бетонных лестниц простых по форме. Для понимания того, что и зачем армировать, давайте рассмотрим силы, которые возникают на одномаршевую лестницу. Лестницы, облицованные натуральным камнем, выглядят элитно, дорого и монументально. Какие породы камня используются для облицовки лестниц?

    • На сегоднейший день существует большой выбор камня, как отделочный материал для лестниц, полов, стен, фасадов, столешниц, подокойников, каминов. Все зависит от вашего предподчтения, а так же интерьера и дизайна помещения.
      Кварцевый агломерат
      Акриловый камень
      Гранит
      Мрамор
      Оникс
      Травертин
      Лабрадорит
      Кварцит
      Ракушечник
      Змеевик
      Эксклюзивные виды камня, такие как Agat, Amethist, Blue Agat, Brown Agat, Dumorterite, Graphic Feldspar, Hematite, Hematoid, Ice Quarz, Light smokey quarz, Ocean jasper, Petriefied Wood, Petrified Wood Classic,Picture Jasper, Rose Quarz, Tiger Eye, White Quarz, Yellow Quartz, Яшма Apple Jasper.

  2. Здравствуйте , какой толщины используете само тело лесницы? И какое растояние между арматурой?

    • Добрый день Вадим! «Тело лестницы», т.е. титеву лестницы мы делаем 15 см. Это зависит от примыкания лестницы к стенам к примеру http://betonstairs.ru/works/marshevaya-lestnitsa-s-ploshhadkoj/ на этом объекте титива 15 см, в том месте где лестница примыкает к стене мы выштрабливаем блок на 8-10 см и в этом случае стены являются несущими для лестницы. При подъеме и спуске по лестнице не ощущаются вибрация и она надежно установлена. На объекте в Солнцево https://youtu.be/c1RojDuwHGs сделали 24 см. Почему 24 см? А все потому что средний лестничный марш между площадками сконструирован в висячем состояний. А так же будущая отделка в пять см мрамором дополнительно придаст нагрузку. В этом случае титива в 24 см поможет избежать малейших вибраций при эксплуатаций лестницы.
      Арматуру мы используем А500С 12 диаметра в два ряда, 8 диаметра для связки ступеней. Шаг между арматурой для стандартной лестницы делаем 15 см.
